Технические специалисты АКС – это команда профессионалов с большим опытом работы в сфере производства светопрозрачных конструкций. Они регулярно проходят обучение у наших поставщиков, а также посещают заводы производителей, где знакомятся с новыми технологиями и возможностями. Наши специалисты не только ответят на ваши технические вопросы, но и помогут подобрать оптимальную комплектацию под запрос клиентов. Благодаря тесному сотрудничеству с поставщиками, мы всегда можем привлекать разработчиков для решения нестандартных задач и предложить передовые решения.

Провести замену уплотнителя по всему периметру створки. Обязательно соблюдать все требования ГОСТа в соответствии с рекомендациями производителя профиля.

Замените петлю на вариант с регулировкой прижима. Установите новую петлевую группу с фальцевой петлей. Отрегулируйте нижнюю петлю створки по шаблону для оптимального прижима.

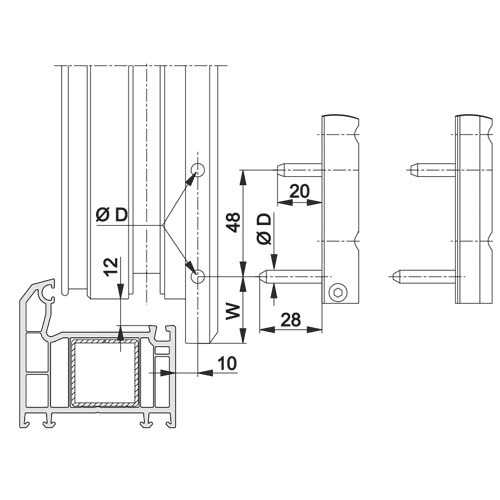

Шаблон установки нижней петли

Снимите штапики и аккуратно извлеките стеклопакет. Если шаг крепления не соблюден, добавьте дополнительные крепления, предварительно выровняв створку. Установите стеклопакет на место и далее необходимо распереть его для обеспечения стабильного положения.

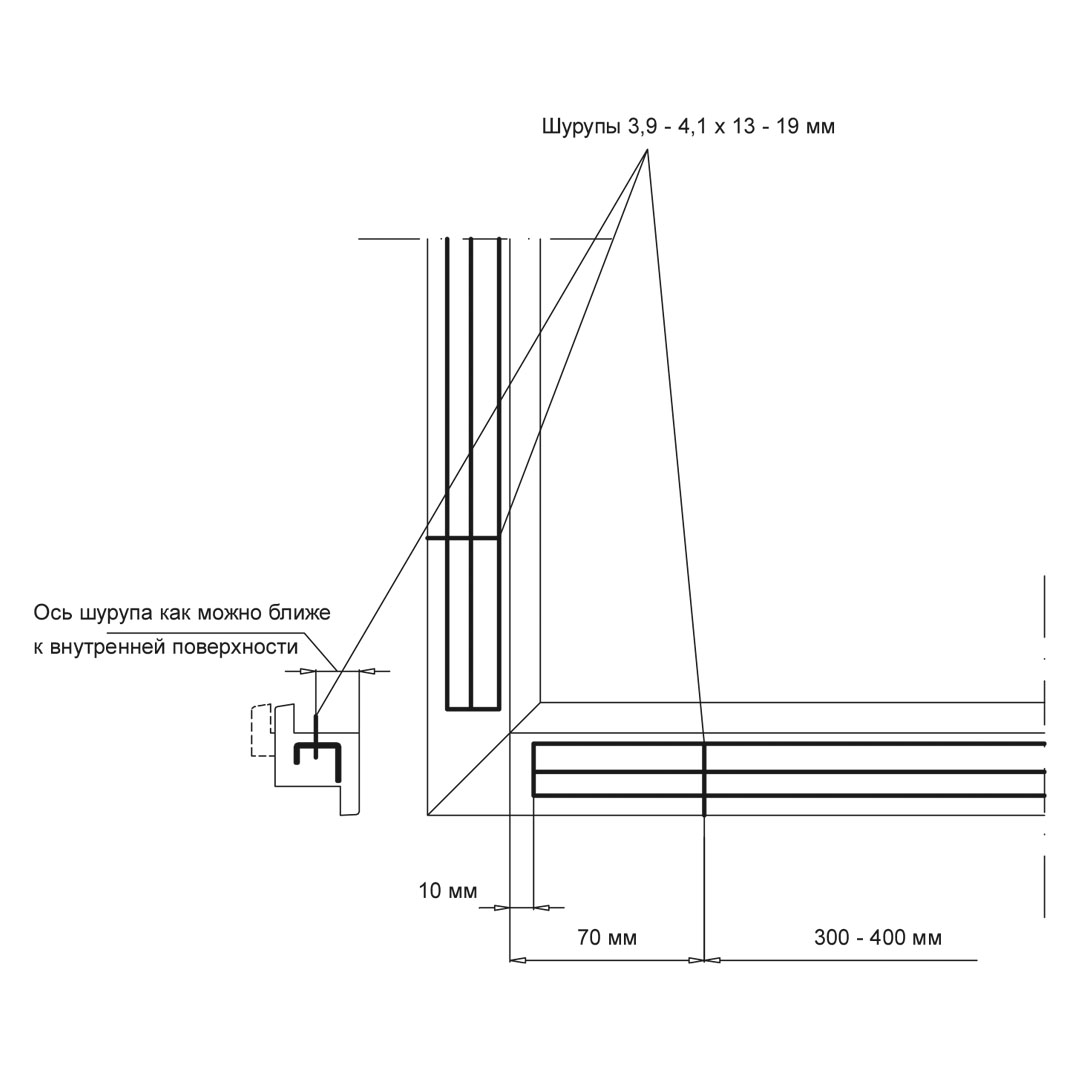

Крепление усилительных вкладышей

Допустимый крепеж • Самонарезающие винты (шурупы) с коррозионностойким покрытием • Рекомендуется использовать винты с конической головкой • Запрещается использование гвоздей Шаг крепления усилительных вкладышей Белый профиль, макс. расстояние • между винтами: 300-400 мм • от сварного шва до винта: макс. 70 мм Цветной профиль • между винтами: макс. 300 мм • от сварного шва до винта: макс. 65 мм Важно: количество шурупов на сторону - мин. 3 шт.

Определить провисание створки можно по следующим признакам: потертости от цапфы на раме или ответной планке и отсутствие симметричности нахлеста створки на раму. В зависимости от степени провисания створки необходимо выполнить следующие действия:

• установить трамплин;
• выровнять створку с помощью регулировки кронштейна;

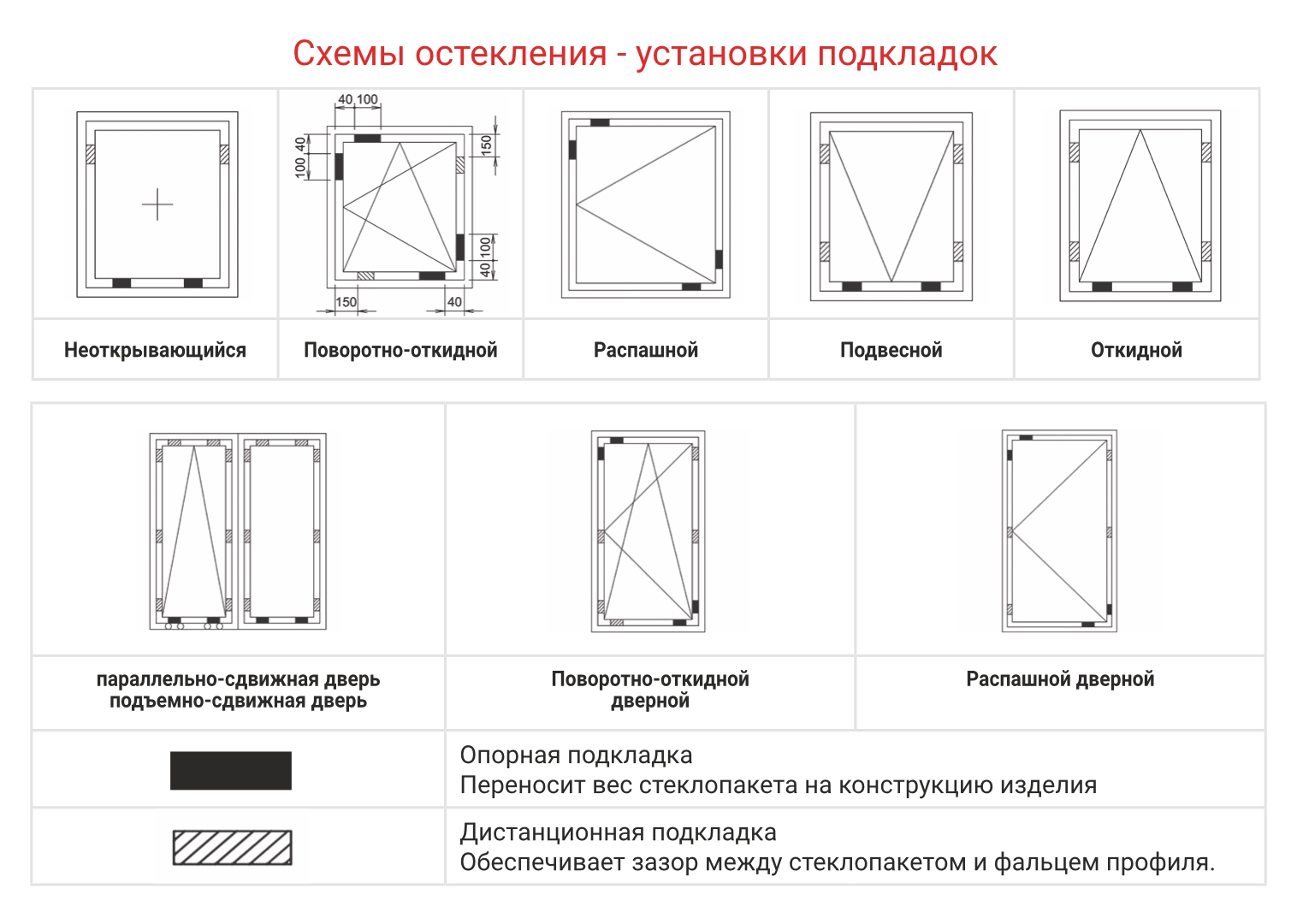

• снять штапики и выровнять стеклопакет по диагонали, добавив в нужных местах опорные подкладки и зафиксировав их клеем или герметиком.

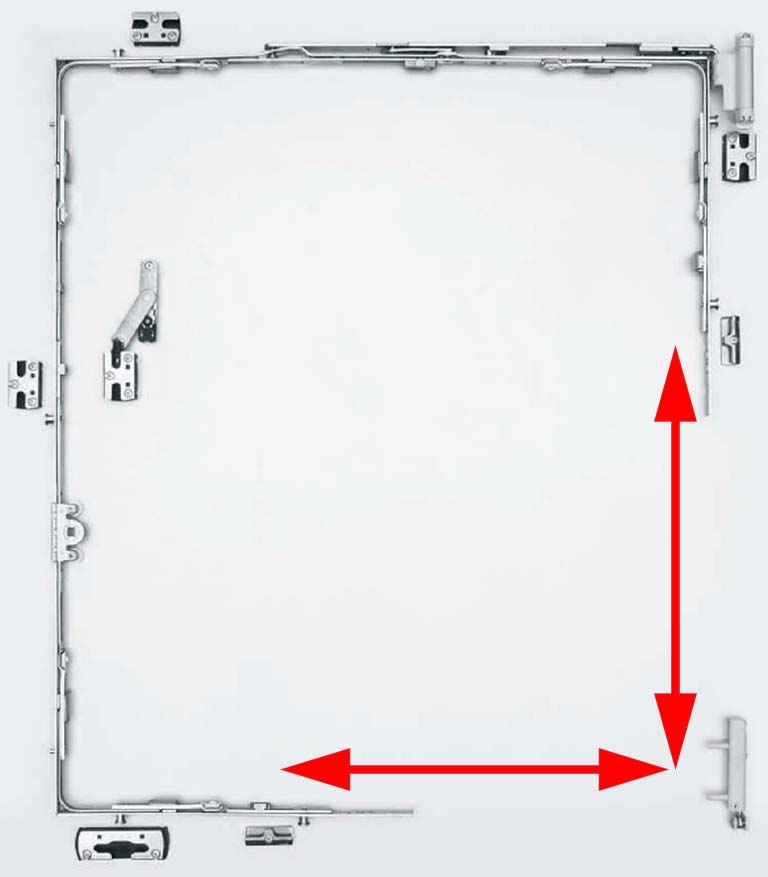

При возникновении данной проблемы необходимо установить дополнительную блокаду.

ГОСТ 30777-2001

П.5.2.3 Число точек запирания по периметру створки (полотна) устанавливают в зависимости от их размеров, при этом рекомендуемое расстояние между точками запирания должно быть не более 700 мм, а от углов - не более 300 мм.

Проверьте расстояние нахлеста створки на раму и степень сжатия уплотнительной резины, которая должна соответствовать рекомендациям производителя профиля. Переведите эксцентриковую цапфу на максимальный прижим. При наличии отклонений замените ответные планки на соответствующие.

ГОСТ 30674-99

П. 7.2.5. ...Для определения плотности прилегания уплотняющих прокладок сопоставляют размеры зазоров в притворах и степень сжатия прокладок, которая должна составлять не менее 1/5 высоты необжатой прокладки. Замеры производят штангенциркулем. Плотность прилегания уплотняющих прокладок в закрытых створчатых притворах допускается определять по наличию непрерывного следа, оставленного красящим веществом (например, цветным мелом), предварительно нанесенным на поверхность прокладок и легко удаляемым после проведения контроля.

Замерить размер нахлеста створки на раму, рассчитать фальцлюфт. Для 12 (+/-1,5) мм, необходимо отрегулировать петли. Если фальцлюфт превышает норму (12 (+/-1,5) мм), требуется полная замена створки или демонтаж рамы.

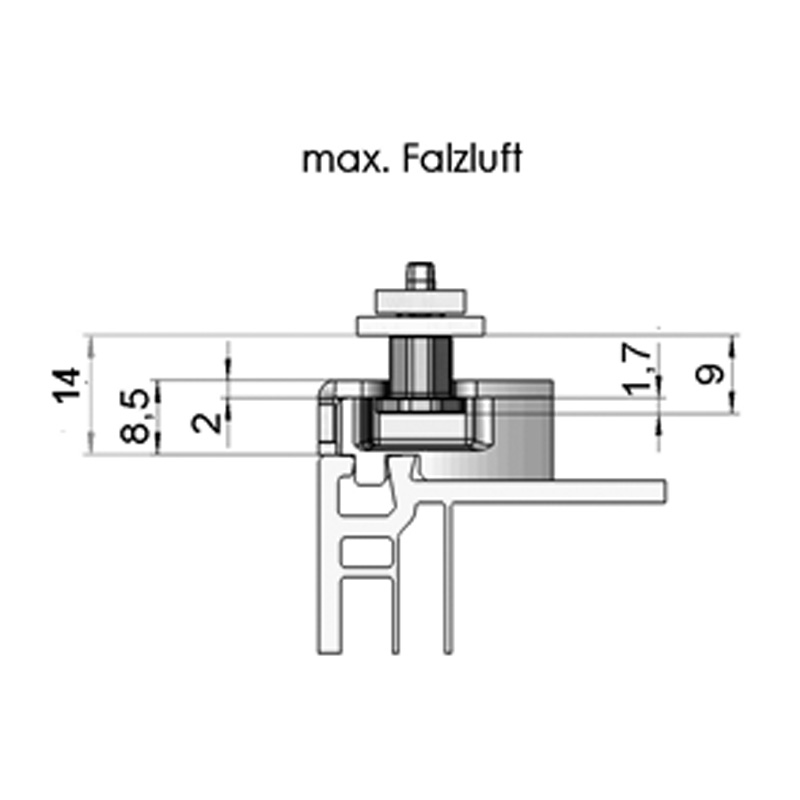

Параметры максимального размера фальцлюфта для корректной функциональности фурнитуры

Шляпка цапфы цепляется за ответную планку при ее открывании

Для проверки наличия данного дефекта необходимо полностью снять всю обвязку фурнитуры со створки. Необходимо провести замену саморезов согласно рекомендациям.

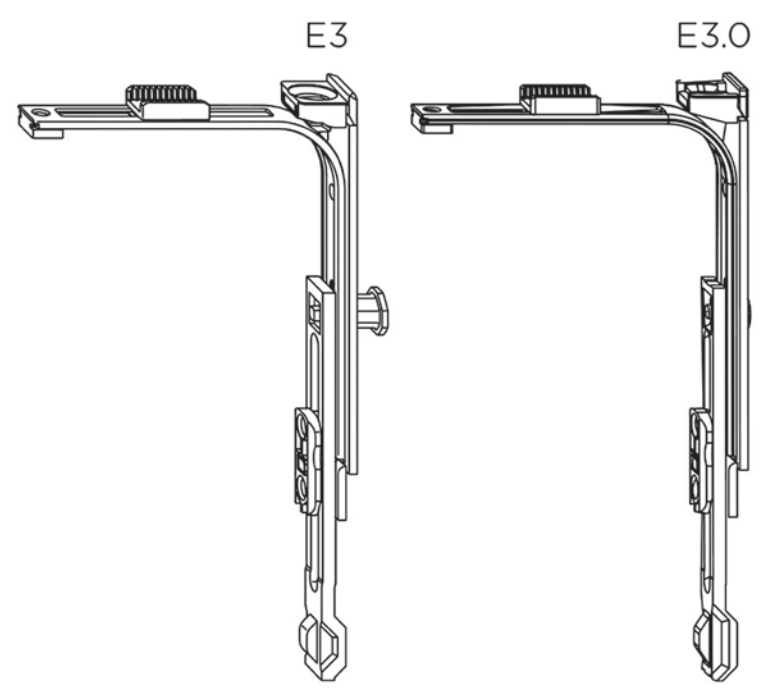

Проверить наличие повреждений на уголке. Саморез обрезать по 4-му витку от шляпки или заменить на специальный болт согласно рекомендациям. При полном повреждении уголка Е3, требуется его заменить.

Длина плеча 98,5 мм (с одной стороны) С односторонним укороченным плечом Возможность как автоматичского, так и ручного монтажа Легкая передача движения посредством пластин из пружинной стали, расположенных в С-образной направляющей

Визуально не просматривается, поэтому при тугом ходе ручки в первую очередь необходимо ослабить винты.

Внимание! Не допускать слишком большое ослабление винтов, чтобы не допустить разбалтывание ручки.

Проверить правильность фрезеровки профиля под кассету.

Заменить блокиратор поворота ручки, если ручка в открытом положении створки может проворачиваться на 180 С.

Если есть блокиратор поворота ручки, привести его на нейтральное положение. Прикрыть створку, нажимая в районе ручки, повернуть ручку из поворотного в откидное положение, прижать верхний угол со стороны петли, затем, повернуть ручку обратно в поворотное. Убедиться, что кронштейн зацепился за шину и можно закрывать створку.

Некорректно подобраны подкладки WSK - на профиль 13 серии установлена защелка с подкладками для серии 9. Проверить корректность установки защелки и при необходимости, провести замену подкладок согласно требованиям серии профиля.

Установить на место механизм и показать клиенту правила эксплуатации окна.

Ошибка монтажника. Накладку пытались установить после того как повесили створку на петли, а следует установить накладку на кронштейн сверху вниз, перед тем, как вешать створку.

Ваши действия: Снять штифт верхней петли, освободить кронштейн от петли, надеть новую накладку на кронштейн сверху или снизу, соединить кронштейн с петлей.

Верхняя часть шурупов должна быть на одном уровне с поверхностью.

Ваши действия: Заменить шуруп. Заменить испорченные накладки.

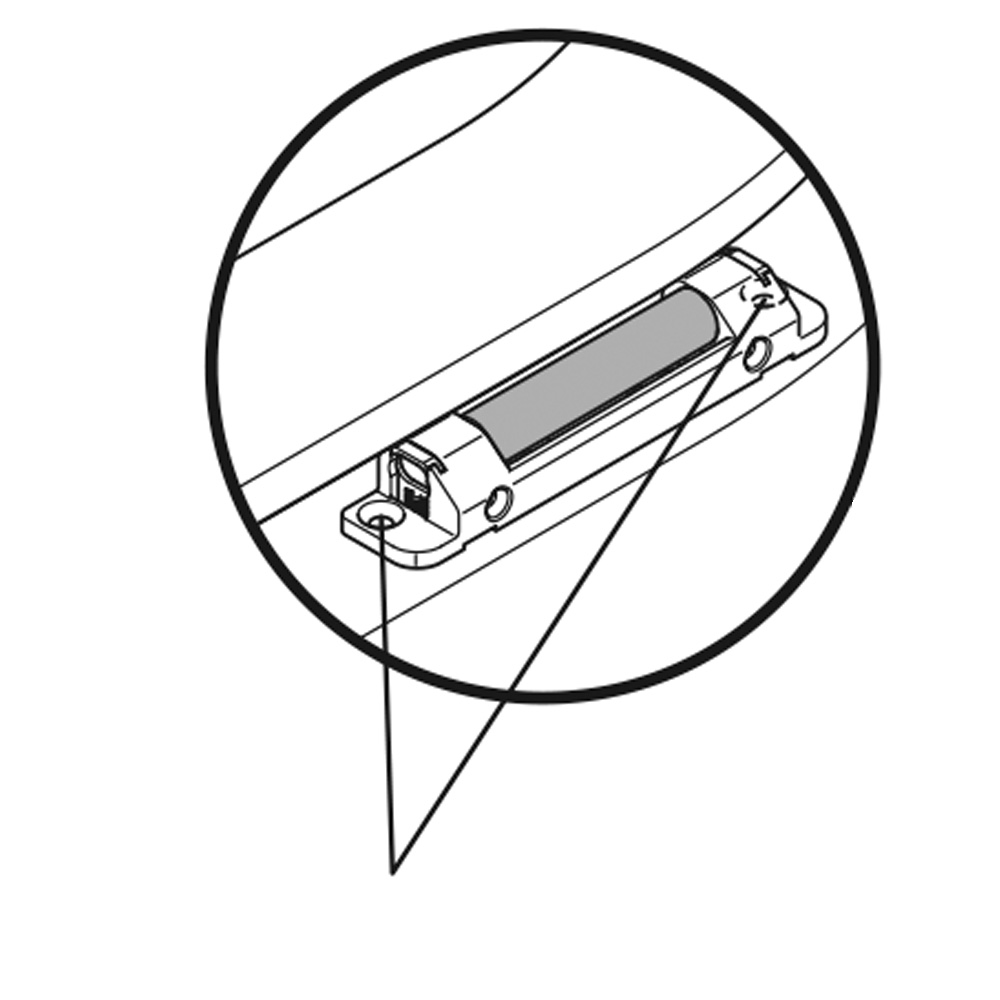

Шляпка шурупа соответствует размеру и утопает в патайи отверстия петель

Выкрутить шуруп и закрутить повторно. Заменить испорченные накладки.

Уменьшить угол наклона используя ограничитель наклона KBG.OS.
Дополнительное оснащение верхней шины OS

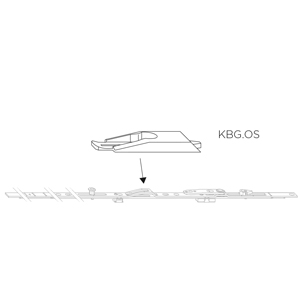

Ограничитель наклона KBG.OS Универсальный элемент - для правого и левого открывания Уменьшает наклон створки на ок. 50 мм Рекомендуется использовать на створках высотой менее 600 мм KBG.OS1. для верхней шины OS1. ... KBG.OS2 для вехней шины OS2. ...

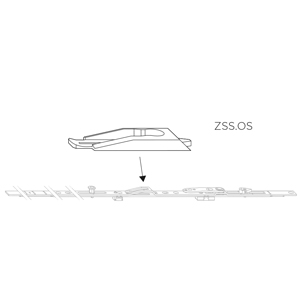

Фиксатор наклона ZSS.OS Универсальный элемент - для правого и левого открывания Предотвращает захлопывание створки в положении наклона во время сквозняков, также в случае низких окон ZSS.OS1 для верхней шины OS1. ... ZSS.OS2 для верхней шины OS2. ...

Опустить створку с помощью регулировки петли на створку. Если этого недостаточно, надо заменить створку
