proPilot

Система фурнитуры proPilot предоставляет возможность конструирования поворотно-откидных, поворотных и штульповых окон в нескольких версиях. Благодаря модульной системе, ассортимент используемых на производстве элементов proPilot сведен до минимума и насчитывает чуть более 40 элементов, что обеспечивает оптимизацию складирования, логистики и всего процесса оконного производства.

Важной характеристикой фурнитуры proPilot является гибкость. Дополнительно система может быть оснащена блокадой поворота ручки, микровентиляцией, микролифтом и балконной защелкой, что позволяет производителю окон реализовывать широкий спектр различных пожеланий клиента.

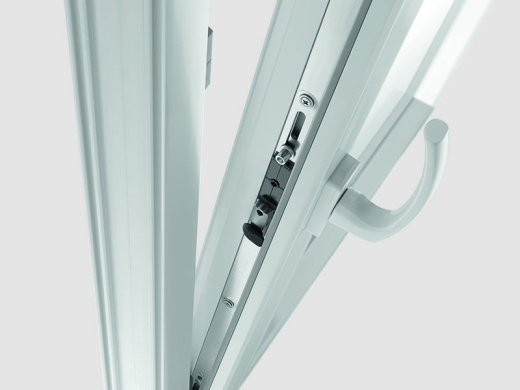

Специальная конструкция кассеты замка, изготовленная из металла или композита, обеспечивает надежность и плавную работу оконных механизмов. В фурнитуре proPilot использован проверенный метод рубки и соединения фурнитуры в два уровня, что обеспечивает быстрый и легкий монтаж. Фурнитура может быть оснащена угловой передачей с грибовидной цапфой, благодаря которой в окне есть базовая точка безопасности.
Обеспечение широкой продуктовой линейки, используя небольшой набор элементов - не более 45-и, в отличие от систем других марок, номенклатура которых значительно больше – в среднем до 200-а компонентов

• Модульная система с уменьшенной номенклатурой элементов гарантирует экономичное и рациональное производство окон
• Минимальное количество элементов фурнитуры – 45 позиций, вместо стандартного набора - 200 позиций, обеспечивает оптимизацию складских расходов, издержек на логистику и администрирование, а также низкий уровень инвестиций.
• Быстрый и легкий монтаж

Модульная конструкция:

• Стандартная система включает в среднем около 45–и элементов
• Один типоразмер кронштейна для створок с шириной по фальцу до 1050 мм
• Один тип запирающей блокады на вертикальной и горизонтальной части окна
• Возможно применение одного типа угловой передачи

Система запирания:

• Регулировка прижима створки к раме +/- 0,8 мм
• Фурнитурный паз от 9,5 мм до 15 мм

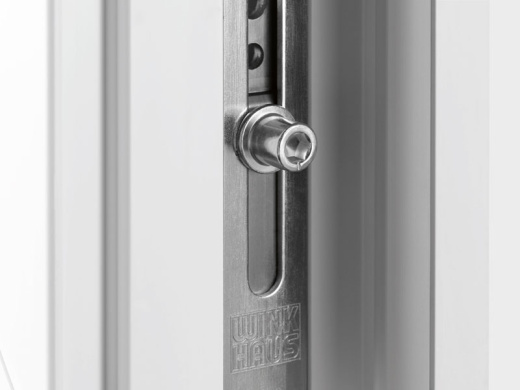

• Только один вид зацепов
• Поворотно-откидная ответная планка выполняет функцию приподнимания створки
• Один поворотно-откидной элемент для одностворчатого окна и штульпового узла

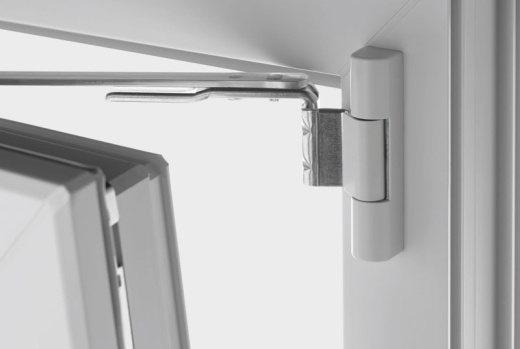

Петли:

• Симметричное расположение отверстий для верхней и нижней петли на раму

Возможности регулировки:
Нижняя створочная петля:
- Регулировка по высоте ± 3 мм
- Регулировка створки – право\лево ± 2 мм
Ножницы:
- Величина прижима ± 0.8 мм
- К петле 3,5мм/ от петли 2 мм

Дополнительные элементы:
Балконная защелка, блокада поворота ручки, микровентиляция, микролифт – возможность установки в уже эксплуатируемом окне
Накладки разных цветов
